En tant que fournisseur chevronné de brides en acier inoxydable, j'ai été témoin du rôle essentiel que jouent ces composants dans diverses industries. De la construction au pétrole et au gaz, la méthode de connexion des brides en acier inoxydable n'est pas seulement un détail technique mais la pierre angulaire d'une exécution réussie du projet. Dans ce blog, je vais approfondir les différentes méthodes de connexion des brides en acier inoxydable, en fournissant des informations à la fois pratiques et scientifiquement fondées.
Connexions soudées
Les connexions soudées sont l’une des méthodes les plus courantes et les plus fiables pour assembler des brides en acier inoxydable. Cette méthode consiste à fusionner la bride au tuyau ou à un autre composant en utilisant de la chaleur. Il existe deux principaux types de connexions soudées : le soudage par emboîtement et le soudage bout à bout.
Soudure par emboîtement
Les raccords à souder par emboîtement sont idéaux pour les tuyaux de plus petite taille et les applications à basse pression. Dans cette méthode, le tuyau est inséré dans l'emboîture de la bride, puis une soudure d'angle est appliquée autour de la circonférence de la bride. L'avantage des soudures à emboîtement réside dans leur facilité d'installation et dans le fait qu'elles nécessitent moins de préparation du matériau que les soudures bout à bout. Cependant, ils ne conviennent pas aux applications à haute pression ou à haute température en raison du risque de défauts de soudure et de concentration de contraintes à la racine de la soudure.
Soudure bout à bout
Les raccords soudés bout à bout sont utilisés pour les tuyaux de plus grande taille et les applications à haute pression ou haute température. Dans cette méthode, les extrémités du tuyau et la bride sont biseautées pour créer une rainure en forme de V. Les deux composants sont ensuite alignés et soudés ensemble, remplissant la rainure de métal en fusion. Les soudures bout à bout assurent une connexion solide et étanche, car la soudure pénètre dans toute l'épaisseur de la paroi du tuyau. Cependant, ils nécessitent un alignement et une préparation plus précis que les soudures à emboîtement, et le processus de soudage est plus complexe.
Connexions boulonnées
Les assemblages boulonnés sont une autre méthode populaire pour assembler des brides en acier inoxydable. Cette méthode consiste à utiliser des boulons et des écrous pour serrer les brides ensemble, créant ainsi un joint entre les deux composants. Les connexions boulonnées sont faciles à installer et à démonter, ce qui les rend idéales pour les applications nécessitant une maintenance ou un remplacement.
Bride à face surélevée
Les brides à face surélevée sont le type de brides le plus couramment utilisé dans les assemblages boulonnés. La face surélevée offre une surface d'étanchéité qui aide à prévenir les fuites. Un joint est placé entre les deux brides et les boulons sont serrés pour comprimer le joint et créer un joint. Les brides à face surélevée conviennent à une large gamme d'applications, y compris les systèmes basse et haute pression.
Bride de joint de type anneau
Les brides à joint annulaire sont utilisées dans les applications à haute pression et haute température, comme dans l'industrie pétrolière et gazière. Ce type de bride utilise un joint annulaire métallique placé dans une rainure sur la face de la bride. Lorsque les boulons sont serrés, le joint annulaire est comprimé, créant un joint métal sur métal très résistant aux fuites et à la pression.
Connexions filetées
Les raccords filetés constituent une méthode simple et économique pour assembler des brides en acier inoxydable. Cette méthode consiste à fileter le tuyau et la bride, puis à les visser ensemble. Les raccords filetés conviennent aux applications basse pression et aux tuyaux de petite taille.
Fil NPT
National Pipe Thread (NPT) est le type de filetage le plus couramment utilisé dans les connexions filetées. Les filetages NPT sont coniques, ce qui signifie qu'ils créent un joint étanche lorsque le tuyau et la bride sont vissés ensemble. Cependant, les filetages NPT nécessitent un produit d'étanchéité, tel qu'un ruban téflon ou une pâte à tube, pour éviter les fuites.
Fil BSP
Les filetages British Standard Pipe (BSP) sont un autre type de filetage utilisé dans les connexions filetées. Les filetages BSP sont parallèles, ce qui signifie qu'ils ne créent pas à eux seuls une étanchéité parfaite. Un scellant est également nécessaire pour éviter les fuites.
Choisir la bonne méthode de connexion
Le choix de la méthode de raccordement des brides en acier inoxydable dépend de plusieurs facteurs, notamment de l'application, des exigences de pression et de température, de la taille du tuyau et de la compatibilité des matériaux. En tant que fournisseur de brides en acier inoxydable, je recommande de prendre en compte les points suivants lors du choix d'une méthode de connexion :
- Application: Différentes applications ont des exigences différentes. Par exemple, une application à haute pression peut nécessiter une soudure bout à bout ou une bride à joint de type annulaire, tandis qu'une application à basse pression peut convenir à une soudure à emboîtement ou à un raccord fileté.
- Pression et température: Les exigences de pression et de température du système détermineront la résistance et la durabilité de la connexion. Les applications à haute pression et à haute température nécessitent des connexions plus solides, telles que des soudures bout à bout ou des brides à joint annulaire.
- Taille du tuyau: La taille du tuyau affectera également le choix de la méthode de raccordement. Des tuyaux de plus grande taille peuvent nécessiter des soudures bout à bout, tandis que des tuyaux de plus petite taille peuvent convenir à des soudures à emboîtement ou à des raccords filetés.
- Compatibilité des matériaux: Le matériau de la bride et du tuyau doit être compatible pour assurer un bon raccordement. Les brides en acier inoxydable sont disponibles en différentes qualités, telles queBride ASTM A182 Gr F304etBrides en acier inoxydable 316, chacun avec ses propres propriétés et applications.
Nos offres de brides en acier inoxydable

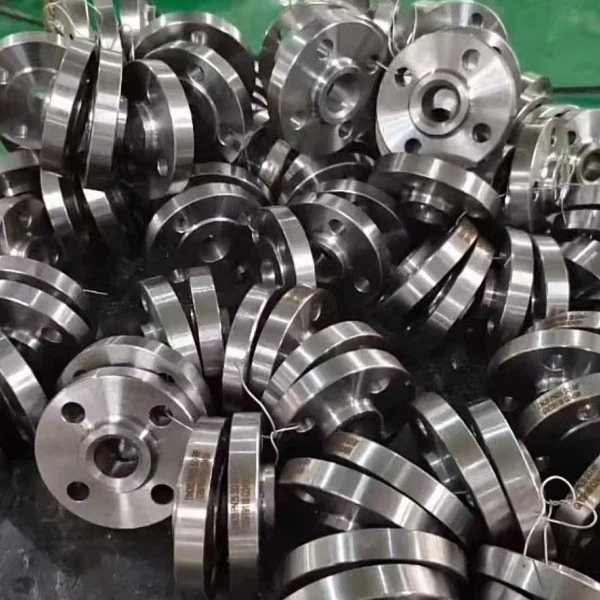

Dans notre entreprise, nous proposons une large gamme de brides en acier inoxydable, notammentBrides en acier inoxydable forgé, brides ASTM A182 Gr F304 et brides en acier inoxydable 316. Nos brides sont fabriquées à l'aide de matériaux de haute qualité et de processus de fabrication avancés pour garantir des performances et une fiabilité supérieures.
Que vous ayez besoin d'une connexion soudée, boulonnée ou filetée, nous pouvons vous fournir la solution adaptée à votre application. Notre équipe d'experts est disponible pour vous aider à choisir la méthode de connexion et le type de bride appropriés en fonction de vos besoins spécifiques.
Conclusion
La méthode de connexion des brides en acier inoxydable est un aspect critique de tout système de tuyauterie. En choisissant la bonne méthode de connexion, vous pouvez garantir une connexion solide, étanche et durable qui répondra aux exigences de votre application. En tant que fournisseur de brides en acier inoxydable, nous nous engageons à fournir des produits de haute qualité et des conseils d'experts pour vous aider à faire les bons choix pour vos projets.
Si vous souhaitez en savoir plus sur nos brides en acier inoxydable ou si vous avez besoin d'aide pour choisir la bonne méthode de connexion, n'hésitez pas à nous contacter. Notre équipe est prête à discuter de vos besoins et à vous proposer une solution personnalisée.
Références
- ASME B16.5 - Brides de tuyaux et raccords à brides
- ASTM A182 - Spécification standard pour les brides de tuyaux en alliage forgé ou laminé et en acier inoxydable, les raccords forgés, ainsi que les vannes et pièces pour service à haute température
- API 6A - Spécification pour les équipements de têtes de puits et d'arbres de Noël
