Salut! En tant que fournisseur de brides en acier inoxydable, on me demande souvent comment vérifier la planéité de ces composants essentiels. Les brides en acier inoxydable sont utilisées dans un large éventail d'industries, de la plomberie au pétrole et au gaz, et garantir leur planéité est crucial pour une bonne étanchéité et des performances globales. Dans cet article de blog, je partagerai quelques méthodes et astuces pratiques pour vérifier la planéité d'une bride en acier inoxydable.
Pourquoi la planéité est importante
Avant de nous plonger dans les méthodes de vérification, expliquons rapidement pourquoi la planéité est si importante. Une bride qui n'est pas plate peut provoquer des fuites dans un système de tuyauterie. Lorsque deux brides sont boulonnées ensemble, elles doivent former un joint étanche et uniforme. Si une ou les deux brides sont déformées ou inégales, il y aura des espaces par lesquels des fluides ou des gaz peuvent s'échapper. Cela entraîne non seulement des inefficacités, mais peut également constituer un risque pour la sécurité dans certaines industries.
Inspection visuelle
La première étape pour vérifier la planéité d’une bride en acier inoxydable est une simple inspection visuelle. Prenez une bonne lampe de poche et examinez de près la surface de la bride. Recherchez tout signe évident de dommage, comme des bosses, des rayures ou une déformation. Parfois, un simple coup d’œil peut révéler des problèmes majeurs.
Si vous remarquez des irrégularités visibles, c’est un signal d’alarme. Une bride gravement endommagée devra peut-être être remplacée immédiatement. Même des rayures mineures peuvent affecter la planéité et la capacité à créer une bonne étanchéité, alors gardez également un œil sur celles-ci.
Utiliser une règle droite
L’un des moyens les plus courants et les plus simples de vérifier la planéité d’une bride consiste à utiliser une règle droite. Vous pouvez vous procurer une règle en métal ou une règle de précision dans votre quincaillerie locale. Placez le bord droit sur la surface de la bride sous différents angles.
S'il y a des espaces entre le bord droit et la bride, cela signifie que la bride n'est pas plate. Vous pouvez utiliser une jauge d'épaisseur pour mesurer la taille de ces espaces. Une jauge d'épaisseur est un ensemble de fines bandes métalliques de différentes épaisseurs. Faites glisser la bande appropriée dans l'espace pour déterminer à quelle distance se trouve la planéité.
Idéalement, l'écart devrait être minime. Les normes industrielles spécifient généralement l'écart maximum autorisé pour différents types de brides. Par exemple, dans certaines applications, un écart de plus de 0,002 pouce peut être inacceptable.
Appareils de mesure laser
Pour une approche plus précise et de haute technologie, vous pouvez utiliser des appareils de mesure laser. Ces appareils fonctionnent en émettant un faisceau laser sur la surface de la bride et en mesurant la distance en plusieurs points.
L’avantage d’utiliser un appareil de mesure laser est qu’il peut fournir rapidement une carte détaillée de la surface de la bride. Il peut détecter les moindres variations de planéité qui pourraient passer inaperçues avec une règle droite. Certains appareils laser peuvent également se connecter à un ordinateur, vous permettant d'analyser les données et de générer des rapports.
Cependant, les appareils de mesure laser peuvent être assez coûteux. Si vous êtes une petite entreprise ou si vous n'avez besoin de vérifier les brides qu'occasionnellement, une règle droite et une jauge d'épaisseur peuvent être une option plus rentable.
Méthode de plaque de surface
Une autre méthode fiable est la méthode des plaques de surface. Vous aurez besoin d'une grande plaque à surface plane en granit ou en fonte. Placez la bride sur la plaque de surface et utilisez un indicateur à cadran pour mesurer les variations de hauteur sur la surface de la bride.
Le comparateur à cadran est un instrument de précision capable de détecter de très petits changements de hauteur. Déplacez l'indicateur sur la bride selon un quadrillage, en prenant des mesures à intervalles réguliers. Enregistrez les lectures et calculez les valeurs maximales et minimales. La différence entre ces valeurs vous donne une idée de l'écart de planéité de la bride.
Cette méthode est très précise mais peut prendre du temps. Il est souvent utilisé dans les laboratoires de contrôle qualité où des mesures précises sont requises.
Types de brides en acier inoxydable et planéité

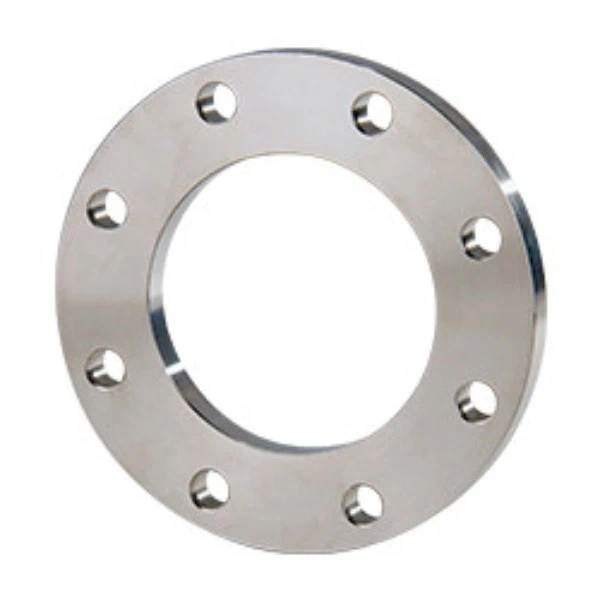

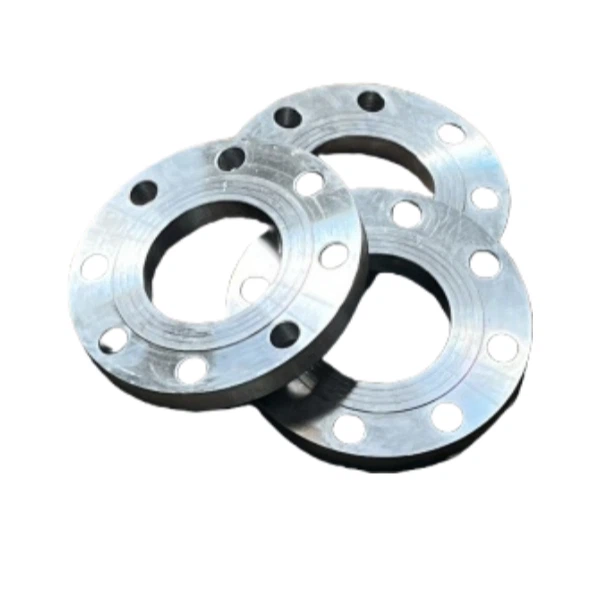

Lorsqu'il s'agit de différents types de brides en acier inoxydable, les exigences de planéité peuvent varier. Par exemple,Bride en acier à souder plateest couramment utilisé dans les applications basse pression. Même si elle doit encore être relativement plate, la tolérance de planéité peut être un peu plus indulgente par rapport aux brides utilisées dans les systèmes haute pression.
Brides en acier inoxydable forgésont connus pour leur solidité et leur durabilité. Ces brides sont souvent utilisées dans des applications critiques où une étanchéité parfaite est essentielle. En conséquence, les exigences de planéité pour les brides forgées en acier inoxydable sont généralement plus strictes.
Bride ASTM A182 F347est un type spécifique de bride qui répond à certaines normes ASTM. Ces normes incluent également des exigences en matière de planéité. Lorsqu'il s'agit de brides conformes à la norme ASTM, il est important de suivre les spécifications exactes pour garantir des performances appropriées.
Facteurs affectant la planéité des brides
Plusieurs facteurs peuvent affecter la planéité d’une bride en acier inoxydable. Pendant le processus de fabrication, un usinage ou un traitement thermique inapproprié peut provoquer une déformation. Si la bride n'est pas refroidie uniformément après le traitement thermique, elle peut développer des contraintes internes conduisant à une déformation.
Le transport et la manutention peuvent également endommager la bride. Une manipulation brutale, une chute ou un empilage incorrect des brides peuvent provoquer des bosses et des déformations. Même les conditions de stockage comptent. Si les brides sont stockées dans un environnement humide, elles peuvent rouiller, ce qui peut également affecter leur planéité.
Maintien de la planéité des brides
Une fois que vous avez vérifié la planéité de vos brides en acier inoxydable et que vous vous êtes assuré qu'elles répondent aux exigences, il est important de maintenir leur planéité. Lors de l'installation des brides, assurez-vous d'utiliser le couple correct lors du serrage des boulons. Un serrage excessif ou inégal peut provoquer une déformation de la bride.
Des inspections régulières sont également une bonne idée. Vérifiez périodiquement les brides pour détecter tout signe d'usure, de dommage ou de changement de planéité. Si vous remarquez des problèmes, résolvez-les rapidement pour éviter des problèmes plus graves à long terme.
Conclusion
La vérification de la planéité d'une bride en acier inoxydable est un élément important pour garantir le bon fonctionnement d'un système de tuyauterie. Que vous utilisiez une simple inspection visuelle, une règle droite ou un appareil de mesure laser de haute technologie, l'objectif est de vous assurer que la surface de la bride est aussi plate que possible.
En tant que fournisseur de brides en acier inoxydable, je comprends l'importance de fournir des produits de haute qualité. Si vous êtes à la recherche de brides en acier inoxydable ou si vous avez besoin de plus d'informations sur les exigences de planéité, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les brides adaptées à vos besoins spécifiques et garantir qu'elles répondent aux normes de qualité les plus élevées.
Références
- ASME B16.5 - Brides de tuyaux et raccords à brides.
- ASTM A182 - Spécification standard pour les brides de tuyaux en alliage forgé ou laminé et en acier inoxydable, les raccords forgés, ainsi que les vannes et pièces pour service à haute température.
